Fungsi & spesifikasi Beban dan Komponen Panel


Fungsi & spesifikasi Beban dan Komponen Panel

A). Fungsi & Spesisifikasi Beban Panel

Pada sebuah industri yang mempunyai beberapa bengkel panel daya mapun panel distribusi listrik yang melayani beban listrikpenerangan, yang berupa lampu-lampu penerangan maupunbeban-beban listrik tenaga yang berupa motor-motor listrik sebagai penggerak mesin.

Menurut PUIL Panel harus dipasang sakelar apabila:

a)     Saluran itu mendistribusikan daya kepada dua motor atau lebih dari dua peralatan listrik tegangan rendah. Kecuali motor-motor/peralatan itu tidak dalam satu ruangan dan daya masing-masing tidak melebihi 1,5 KW

b)     Saluran dihubungkan lebih dari 2 kotak-kontak yang masing-masing memiliki KHA nominal lebih dari 16 A

c)      Saluran sama dengan atau 100 A per fasa Sebaiknya dalam satu panel yang melayani untuk beban penerangan dan instalasi tenaga terdapat pemisah saluran. Hal ini dimaksudkan agar gangguan pada mesin tidak mempengaruhi penerangan ditempat itu atau sebaliknya.

Gambar skema dapat diperhatikan  dibawah ini:



Gambar 8. Diagram satu garis panel penerangan dan Tenaga



B).   FUNGSI DAN SPESIFIKASI KOMPONEN PANEL

Telah kita ketahui panel berfungsi untuk membagi daya instalasi. Disuatu industri pada umumnya perlengkapan hubung baginya dibagi atas panel untuk penerangan dan panel untuk tenaga (motor-motor). Dan pada umumnya panel tenaga diberi pengamantegangan nol. Dengan terpisahnya panel penerangan dan tenaga, maka jika terjadi ganguan dari panel tenaga tidak mempengaruhi penerangan. Perhatikan Gambar diagram sebagai berikut:



Gambar 9. Diagram instalasi panel tenaga dan penerangan terpisah

Untuk instalasi yang lebih besar dipasang perlengkapan hubung bagi (panel) utama yang memberi suplai kepada dua panel utama lainnya yaitu panel tenaga dan panel penerangan. Perlengkapan panel ini juga dilengkapi dengan saklar utama. Dalam penentuan komponen atau peralatan dalam panel seperti  saklar, pengaman, penghantar dan lainya harus disesuaikan dengan peraturan yang berlaku (PUIL).

Sebagai pengaman lainnya panel harus dihubung tanahkan yang berfungsi untuk memperkecil tegangan sentuh listrik bila terjadi kebocoran isolasi. Besar penampang penghantar harus disesuaikan PUIL. Guna mengetahui besar tegangan antar fasa, arus dan lainnya dapat dengan mudah diketahui maka panel dilengkapi dengan instrumen pengukur, misalnya Volt meter, ampere meter, lampu indikator.

Penempatan Panel Distribusi

Berdasarkan peraturan (PUIL1987) penempatan kotak hubung bagi adalah:

a)Mudah dicapai

b)Setinggi-tingginya 1,5 meter dari lantai untuk rumah

c)Setinggi-tingginya 1,2 meter dari lantai untuk tempat umum

d) Panel  distribusi dilarang dipasang pada kamar mandi, kamar kecil, diatas kompor (PUIL 640  b 6)

e) Ditempat-tempat untuk pekerjaan kasar dengan adanya gangguan mekanis panel hubung bagi konstruksinya harus kuat atau diberi perlindungan terhadap mekanis. Panel yang kokoh dengan pengaman untuk bagian yang bertegangan dan terdapat beberapa pengaman ELCB, MCB, lihat gambar berikut ini:


Gambar 5. Panel dengan dilengkapi pengaman ELCB




Sedangkan gambar berikut ini contoh Panel yang mempunyai pengaman beberapa kelompok dan harus ada daftar nomor untuk tiap kelompok untuk melayani tiap ruangan atau beban dan nomor alat pengaman yang dilayani, sehingga mudah dalampelaksanaan pemeliharaan dan pengujian. Lihatlah konstruksi panel yang dilengkapi daftar nomor berikut ini: Nomor kelompok

Gambar 6. Panel dilengkapi dengan daftar nomor pengaman







Gambar 7. Panel yang dilengkapi dengan alat ukur pandangan dari dalam.

Konstruksi Panel Distribusi

Ada beberapa komponen yang dipasang pada panel distribusi listrik antara lain: Saklar utama/pemisah, Pembatas arus Miniatur Circuit Breaker (MCB)Earth Leak Circuit Breaker (ELCB), Saklar Terminal, rel omegabusbar, yang semuanya berada didalampanel distribusi listrk. Rangka bagian depan, atas  bawah dan bagian belakang tertutup rapat, sehinga petugas pelayanan akan terlindung dari bahaya sentuh bagian-bagian aktif. Untuk panel distribusi listrik tertutup pasangan dalam biasanya pada bagian depan terpasang alat ukur, tombol dan saklar. Perhatikan Gambar 2.

 Gambar 2. Panel daya tertutup oleh lemari

Sedangkan konstruksi panel Distribusi  pasangan luar harus memenuhi hal-hal sebagai berikut:

a)         Rangka terbuat dari bahan yang tahan cuaca luar

b)         Lubang ventilasi harus dilindungi, agar binatang atau benda-benda kecil serta air yang jatuh tidak mudah jatuh didalamnya.

c)          Semua komponen di dalam panel, yang hanya dapat dilayanai dengan jalan membuka tutup yang terkunci (ayat 610 c 11 sub 3)

d)         Rangka panel harus terbuat dari bahan yang tidak dapat terbakar, tahan lembab dan kokoh (610 A1)

   Gambar 3. Panel harus kuat dan kokoh

a).Konstruksi Panel pada ruang lembab
Harus berbentuk LEMARI ATAU KOTAK TERTUTUP dengan bahan yang memadai (ayat 821 A5),   Saluran kabel ditutup dengan paking kedap air

b).    Konstruksi Panel pada ruang berdebu:
harus dari jenis TERTUTUP DAN KEDAP DEBU (ayat 823 A2)

c).Konstruksi Panel pada ruang dengan bahan debu gas korosif:
 rangka dari bahan bahan TAHAN KOROSI ATAU DILINDUNGI  sehingga cukup bebas dari korosi dan tertutup RAPAT (ayat 824 A1)

d).Konstruksi Panel pada perusahaan kasar
berupa LEMARI HUBUNG BAGI YANG TERTUTUP DAN TAHAN KERUSAKAN MEKANIS (ayat 830  A1) , Jika PHB terbuat dari  bahan  dan konstruksi biasa harus diberi perlindungan sehingga tahan gangguan mekanis (ayat 610 B 2)

e).Konstruksi Panel pada ruang/tempat pekerjaan pembangunan,
Lemari hubung bagi harus diberi perlindungan terhadap PERCIKAN AIR (ayat 845 A6), Perhatikan gambar sebagai berikut,

Panel Distribusi Listrik

Untuk mengalirkan energi listrik dari pusat atau gardu induk step down (GI Step down)  ke beban Listrik (konsumen) harus melewati panel daya dan panel distribusi listrik. Panel daya adalah tempat untuk menyalurkan dan mendistribusikan energi listrik dari gardu listrik step down ke panel-panel distribusinya. Sedangkan yang dimaksud panel distribusi listrik adalah tempat menyalurkan dan mendistribusikan energi listrik dari panel daya ke beban (konsumen) baik untuk instalasi tenaga maupun untuk instalasi penerangan. Perhatikan gambar diagram satu garis panel daya dan panel distribusi listrik dibawah ini.

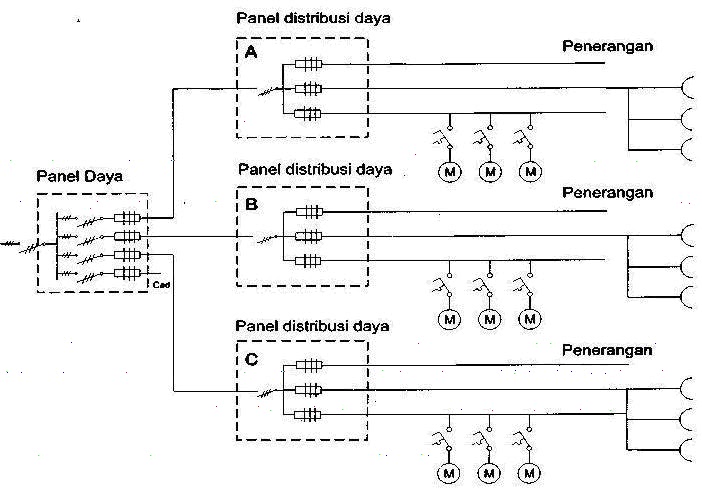

Gambar 1. Diagram satu garis Panel Daya dan Panel distribusi listrik
Panel daya maupun panel distribusi daya merupakan keharusan, hal tersebut akan memudahkan:

a)         Pembagian energi listrik secara merata dan tepat
b)         Pengamanan instalasi dan pemakaian listrik
c)          Pemeriksaan, perbaikan atau pemeliharaan

Untuk itu didalam pembuatan panel harus diperhatikan hal-hal yang penting agar:

a)         Mudah dilayani dan aman
b)         Dipasang pada tempat yang mudah dicapai
c)          Di depan panel ruangannya harus bebas
d)         Panel tidak boleh di tempatkan pada tempat yang lembab

Perlu diketahui juga dalam pemasangan instalasi panel ditribusi listrik harus memperhatikan persyaratan sesuai dengan PUIL.

a)         Semua penghantar/kabel harus disusun rapi
b)         Semua komponen harus dipasang rapi
c)          Semua bagian yang bertegangan harus terlindung
d)         Semua komponen terpasang dengan kuat
e)         Jika tejadi gangguan tidak akan meluas
f)           Mudah diperluas/dikembangkan jika diperlukan
g)         Mempunyai keandalan yang tinggi


Mengenai Konstruksi Panel Distribusi listrik akan dibahas dalam materi selanjutnya......
