Pengujian Trafo Arus


CT atau Trafo Arus merupakan perantara pengukuran arus, dimana keterbatasan kemampuan baca alat ukur. Misal pada sistem saluran tegangan tinggi, arus yang mengalir adalah 2000A sedangkan alat ukur yang ada hanya sebatas 5A. Maka dibutuhkan sebuah CT yang mengubah representasi nilai aktual 2000A di lapangan menjadi 5A sehingga terbaca oleh alat ukur.
CT umumnya selain digunakan sebagai media pembacaan juga digunakan dalam sistem proteksi sistem tenaga listrik. Sistem proteksi dalam sistem tenaga listrik sangatlah kompleks sehingga CT itu sendiri dibuat dengan spesifikasi dan kelas yang bervariatif sesuai dengan kebituhan sistem yang ada.
Spesifikasi pada CT antara lain:
  1. Ratio CT, rasio CT merupakan spesifikasi dasar yang harus ada pada CT, dimana representasi nilai arus yang ada di lapangan di hitung dari besarnya rasio CT. Misal CT dengan rasio 2000/5A, nilai yang terukur di skunder CT adalah 2.5A, maka nilai aktual arus yang mengalir di penghantar adalah 1000A. Kesalahan rasio ataupun besarnya presentasi error (%err.) dapat berdampak pada besarnya kesalahan pembacaan di alat ukur, kesalahan penghitungan tarif, dan kesalahan operasi sistem proteksi.
  2. Burden atau nilai maksimum daya (dalam satuan VA) yang mampu dipikul oleh CT. Nilai daya ini harus lebih besar dari nilai yang terukur dari terminal skunder CT sampai dengan koil relay proteksi yang dikerjakan. Apabila lebih kecil, maka relay proteksi tidak akan bekerja untuk mengetripkan CB/PMT apabila terjadi gangguan.
  3. Class, kelas CT menentukan untuk sistem proteksi jenis apakah core CT tersebut. Misal untuk proteksi arus lebih digunakan kelas 5P20, untuk kelas tarif metering digunakan kelas 0.2 atau 0.5, untuk sistem proteksi busbar digunakan Class X atau PX.
  4. Kneepoint, adalah titik saturasi/jenuh saat CT melakukan excitasi tegangan. Umumnya proteksi busbar menggunakan tegangan sebagai penggerak koilnya. Tegangan dapat dihasilkan oleh CT ketika skunder CT diberikan impedansi seperti yang tertera pada Hukum Ohm. Kneepoint hanya terdapat pada CT dengan Class X atau PX. Besarnya tegangan kneepoint bisa mencapai 2000Volt, dan tentu saja besarnya kneepoint tergantung dari nilai atau desain yang diinginkan.
  5. Secondary Winding Resistance (Rct), atau impedansi dalam CT. Impedansi dalam CT pada umumnya sangat kecil, namun pada Class X nilai ini ditentukan dan tidak boleh melebihi nilai yang tertera disana. Misal: <2.5Ohm, maka impedansi CT pada Class X tidak boleh lebih dari 2.5Ohm atau CT tersebut dikembalikan ke pabrik untuk dilakukan penggantian.
Berdasarkan kriteria diatas, maka dapat dilakukan pengujian CT sebagai berikut:
Contoh-contoh beserta uraian dalam artikel kali ini saya ambil dari pengalaman-pengalaman saya melakukan SAT CT dan HV Equipments pada Project: Cikarang Listrindo 4x60MW Gas Power Plant Project, Inalum 275kV OHL Prot’n Panel Replacement Project, dan 2x250MW Muara Karang Gas Power Plant Project.

Ratio Test

Lokasi Pengujian CT
Misal: Ratio CT = 2000/5A
Untuk melakukan pengujian bahwa apakah benar nilai skunder CT tersebut apabila line primer diberi arus sebesar 2000A adalah 5A, maka disini diperlukan alat injeksi arus yang mampu mengalirkan arus sebesar 2000A. Tentu saja alat ini sangat langka dan besar sekali.
Cara alternatif yang biasa digunakan adalah dengan alat inject yang lebih kecil, misal 500A. Untuk mendapatkan nilai 2000A maka kita dapat membuat gulungan atau lilitan sebanyak 2000A/500A = 4 kali gulungan.
Pengujian CT Metode Konvensional
Tentu saja nilainya tidaklah tepat seperti yang tertera pada kalkulator tapi setidaknya nilai tersebut dapat tercapai. Metering ataupun instrument terpasang harus menunjukkan nilai kurang-lebih 2000A.
Pada kasus umumnya yang terjadi di lapangan, ternyata jenis alat test yang mampu menghasilkan arus dalam jumlah yang besar ini cukup susah untuk dicari (karena harganya mahal maka umumnya kami rental dari temen-temen) Laughing out loud.
Di balik itu ternyata banyak CT yang hasil pengukurannya tidak linear / atau tidak berbanding lurus dengan rasio yang tertera. Dengan kata lain nilai presentase error-reading-nya bervariatif dan umumnya semakin kecil arus yang diberikan, presentase error-reading-nya semakin besar melampaui batas spesifikasi CT yang tertera pada nameplate. Padahal untuk beberapa sistem proteksi seperti Distance Relay menggunakan pembacaan parameter arus pada nilai yang rendah.
Fisik CTContoh Alat UjiContoh Pengukuran Arus Primer dg Clamp-ampere
Kemudian IEC mengeluarkan standarisasi bahwa nilai pengukuran CT harus linear minimal s/d 10% dari nilai rating current atau arus nominal yang tertera. Tentu saja ini menguntungkan bagi saya selaku tim SAT dan commissioning. Untuk menguji CT 2000A cukup dibutuhkan arus sebesar 10% x 2000A = 200A saja. Hmm.. alhasil alat ujinya pun tidak terlampau berat dan tidak banyak memakan tempat. Hot smile “bagasi masih muat untuk nyimpen oleh-oleh..”.
Kemudian cara pengujian dan kalkulasi presentasi error-reading-nya bagaimana?

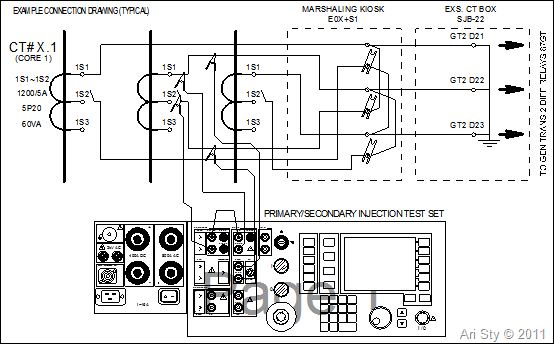

Skema Wiring Diagram Saat Dilakukan Pengujian CT per Core
Contoh untuk 2000A:Formula Calculation CT Ratio
  • CT 2.1 - Core #3
  • Serial No. CT: 0805451CT primary terminal & secondary terminal
  • Terminal Tap yang digunakan 3S1~3S3
  • Class 0,5 Security Factor (FS) < 20, maksimum %err. adalah 0.5%
  • Ratio 2000/5 A
  • Injeksi Arus sebesar 200A, arus terukur pada sisi primer CT adalah: 199,96A, tentu saja ada losses di kabel dan sambungan pada sisi primer.
  • Arus terukur pada sisi skunder CT adalah: 501,55 mA
  • Dengan rumus diatas, maka nilai arus primernya adalah: 2000A dan nilai arus skundernya adalah 5,0165A
  • Sehingga %err. = 0,33% [OK]
Karena kurang hobby berhitung, maka saya buat dalam bentuk formula Excel, dan hasilnya akan seperti ini. Cukup memasukkan nilai aktual arus primer dan nilai aktual arus skunder. Cukup sederhana bukan?
Auto-Excel Calculation

Pengujian Secondary Burden CT (VA)

Pengujian secondary burden CT merupakan pengujian untuk mengetahui nilai aktual beban yang terpasang pada sisi sekunder CT, mulai dari kabel sampai dengan panel proteksi dan metering. Pengujian ini tidak bisa menentukan nilai burden nominal ataupun maksimal CT, untuk melakukan hal ini harus menggunakan metode tegangan atau dengan alat uji yang dikenal dengan nama CT Analyzer.
Mengetahui nilai burden pada sisi sekunder CT pada dasarnya cukup sederhana, karena hanya menggunakan perhitungan Hukum Ohm. Dimana VA = Arus x Tegangan.
Apabila CT mengeluarkan arus 1A nominal, maka kita bisa memberikan arus sebesar 1A untuk sisi kabel yang terpasang pada CT. Terminal sekunder CT tidak boleh ikut dialiri arus karena akan berdampak timbulnya arus besar pada sisi primer.
Di dalam pengujian ini pada dasarnya kita hanya ingin mengetahui berapa sih besarnya impedansi loop tertutup pada beban CT (kabel + relay + metering + dst). Apabila nilai burden atau impedansi terukur pada arus 1A melebihi rating burden nominal CT (dalam satuan VA), maka harus dilakukan penggantian kabel yang lebih besar atau penggantian relay dengan burden yang lebih kecil.
Berikut ini adalah skema wiring pada saat dilakukan pengujian Secondary CT Burden:
Skema Wiring Diagram untuk Pengujian Secondary Burden CT
Berikut ini adalah contoh perhitungan nilai Secondary Burden yang didapat, disini saya buat sistem perhitungan otomatis dengan menggunakan Excel, dimana formulanya sangat mudah diingat (VA = Volt x Ampere):
Formulasi otomatis untuk menghitung Secondary Burden CT

Pengujian Secondary Winding Resistance (Rct)

Ari: Skema Wiring untuk Pengujian Secondary Winding Resistance (Rct)
Pengujian Secondary Winding CT umumnya mengacu pada standar IEC 60076-1. Formula dan sistem pengujian harus mengacu pada setandar tersebut. Pengujian diluar standar tersebut tidak sah dan tidak memenuhi kriteria pengujian standar CT.
Berdasarkan pada IEC 60076-1, elemen-elemen pengukuran yang harus diambil saat pengujian Secondary Winding CT adalah sebagai berikut:
  • IDC :   Arus DC aktual yang diinjeksikan ke terminal sekunder CT. biasanya nilai arus yang saya gunakan adalah 5A untuk CT tipe 5A nominal secondary output.
  • VDC :   Tegangan terukur yang dihasilkan oleh injeksi arus DC pada sisi kumparan/winding CT.
  • R meas :   Nilai winding resistance atau tahanan dalam CT, yang diperoleh dari hasil perhitungan VDC/IDC (Hukum Ohm).
  • Time :   Total waktu yang diperlukan dalam pengujian
  • Dev :   Sudut deviasi yang dinyatakan dalam nilai % antara nilai maksimum dan minimum yang terukur dan dievaluasi sekurang-kurangnya 10 detik dari pengukuran. Hasil dinyatakan stabil jika Dev < 0.1%.
  • Tmeas :   ambient temperature atau suhu ruang
  • Tref :   operating temperature dari CT, biasanya nilai yang digunakan umumnya adalah 75°C. Sebaiknya lihat data FAT pabrikan atau referensi manual dari CT.
Sehingga formulasi perhitungan Secondary Winding Burden CT dapat dibuat sebagai berikut ini:
Ari: Rumus Untuk Menentukan Nilai Tahanan Referensi CT
Pengujian secondary burden ini cukup penting, mengingat bahwa test ini sekaligus merupakan pengecekan terhadap rangkaian beban CT seperti panel relay, metering, buspro, logger, dsb. Rangkaian CT harus selalu tertutup (short-circuit) agar dapat mengasilkan arus.
Rangkaian tidak boleh ada impedansi yang besar atau bahkan terpotong, apabila terjadi maka arus tidak dapat mengalir dan CT menjadi panas dan overload. Alhasil CT bisa rusak, pecah, atau bahkan meledak. Pengujian ini sekaligus memastikan kondisi rangkain CT layak dioperasikan ataukah belum.

Pengujian Eksitasi CT atau CT Kneepoint

Di dalam pengujian titik saturasi CT atau kneepoint ada tiga jenis Standar yang mengatur, ketiganya memiliki nilai kneepoint yang berbeda namun ketiganya dianggap sah, bergantung dari Standar apa yang hendak digunakan setidaknya Produsen CT dan End-User menggunakan Standar yang sama.
  • IEC/BS - According to IEC 60044-1, the knee point is defined as the point on the curve where a voltage increment of 10% increases the current by 50%.
  • ANSI 45° - According to IEEE C57.13, the knee point is the point where, with a double logarithmic representation, the tangent line to the curve forms a 45° angle.Applies to current transformer cores without an air gap.
  • ANSI 30° - Like ANSI 45° but forming a 30° angle.Applies to current transformer cores with an air gap.
Di Indonesia umumnya mengacu pada Standar IEC, sebagai standar intalasi tegangan tinggi dan menengah.
Untuk melakukan pengujian CT, maka diperlukan sebuah sumber tegangan AC yang mampu digunakan untuk menguji CT Class X, dimana nilai kneepoint-nya bisa mencapai 2000Volts. Tegangan eksitasi diberikan pada terminal skunder CT di tiap Core-nya, kemudian tegangan dinaikan perlahan sampai mencapai nilai arus nominal CT. Pengukuran arus bisa dilakukan dengan cara memasang Ampere-meter yang dihubung seri dengan alat injeksi atau penggunakan clamp meter pada kabel output alat injeksi tegangan.
Model pengujian yang umumnya saya gunakan adalah seperti di bawah ini:
Ari: Skema Wiring Pengujian Kneepoint CT
Setiap perubahan arus signifikan atau setiap kelipatan berapa volts dari tegangan, bisa dilakukan pengukuran dan pencatatan secara simultan agar di dapat grafik yang halus dan presisi. Contoh grafik tersebut adalah seperti berikut ini:

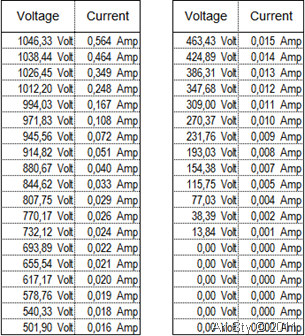

Nilai-nilai eksitasi tegangan pada CT dan nilai arus yang terukur pada sisi sekunder CT
Jika dibuat grafik pada Excel, maka grafik-nya akan berbentuk seperti dibawah ini:
Ari: Grafik Kneepoint CT, titik ditentukan dengan menggunakan Standar IEC
Sayangnya, tidak semua atau jarang sekali pabrikan CT yang menyebutkan nilai Kneepoint yang didapat saat dilakukan FAT (karena tidak semua orang mudah dan mengerti untuk menentukan nilai dari pengukuran yang didapat). Biasanya pabrikan hanya melampirkan data nilai eksitasi beserta nilai arus yang di dapat serta melampirkan grafiknya.
Kunci inti pengujian tegangan eksitasi pada CT ini hanyalah menentukan di nilai berapa Volt, CT sudah mencapai titik jenuh dan sudah tidak menghasilkan perubahan arus yang signifikan.
Misal spesifikasi CT adalah Vk > 1,7kV maka tegangan eksitasi CT harus melebihi 1,7kV untuk menghasilkan 5A, setidaknya 2kV baru mencapai 5A. Maka CT tersebut memiliki spesifikasi yang sesuai dengan yang tertera.

Pengujian Isolasi atau Megger

Pengujian diatas secara keseluruhan hanyalah untuk menentukan bahwa CT tersebut layak beroperasi sesuai spesifikasi desain sistem dan tidak terjadi kesalahan pengukuran arus sebenarnya dimana CT merupakan elemen metering dan proteksi.
Untuk menentukan apakah CT tersebut layak bertegangan ataukah tidak, maka harus dilakukan pengujian Isolasi atau Megger. Megger yang digunakan adalah 5kV untuk sisi primer dan 1kV untuk sisi skunder.
Titik yang bisa dilakukan pengetesan adalah:
  • Terminal Primer dengan Ground tidak boleh ada hubungan
  • Terminal Primer dengan Skunder tidak boleh ada hubungan
  • Terminal Skunder dengan Ground tidak boleh ada hubungan

Cek Fisik

CT saat datang dan saat dipasang harus diulakukan cek fisik terlebih dahulu sebagai wujud sebuah quality control. Tidak boleh ada retakan, atau bahkan rembesan oli trafo.
“Mudah-mudahan artikel diatas mampu menambah wawasan dan meningkatkan kualitas kontrol terhadap produk-produk ataupun proyek-proyek pengembangan infrastruktur kelistrikan di Indonesia. Listrik yang lebih baik untuk masa depan, dan mari ber-Hemat Energi.”
