Proteksi Generator


Proteksi Generator

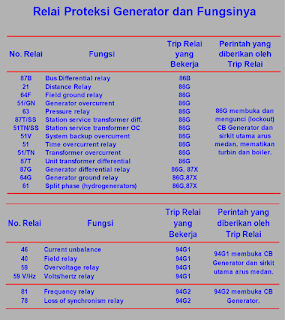

PERAN GENERATOR DALAM SISTEM DAN SYARAT PROTEKSI GENERATOR

Sebagai sumber energi listrik dalam suatu sistem tenaga, generator memiliki peran yang penting, sehingga tripnya PMT/CB generator sangat tidak dikehendaki karena sangat mengganggu sistem, terutama generator yang berdaya besar. Dan juga karena letaknya di hulu, PMT/CB generator tidak boleh mudah trip tetapi juga harus aman bagi generator, walaupun didalam sistem banyak terjadi gangguan

Untuk menjaga keandalan dari kerja generator, maka dilengkapilah generator dengan peralatan-peralatan proteksi. Peralatan proteksi generator harus betul-betul mencegah kerusakan generator, karena kerusakangenerator selain akan menelan biaya perbaikan yang mahal juga sangat mengganggu operasi sistem.Proteksi generator juga harus mempertimbangkan pula proteksi bagi mesin penggeraknya, karenagenerator digerakkan oleh mesin penggerak mula.

GANGGUAN GENERATOR
Gangguan Generator relatif jarang terjadi karena:
a. Instalasi Listrik tidak terbuka terhadap lingkungan, terlindung terhadap petir dan tanaman.
b. Ada Transformator Blok dengan hubungan Wye-Delta, sehingga mencegah arus (gangguan) urutan nol dari Saluran Transmisi masuk ke Generator.
c. Instalasi Listrik dari Generator ke Rel umumnya memakai Cable Duct yang kemungkinannya mengalami gangguan kecil.
d. Tripnya PMT Generator sebagian besar (lebih dari 50%) disebabkan oleh gangguan mesin penggerak generator.

Namun ada juga gangguan-gangguan yang sering terjadi pada generator, meliputi gangguan pada :
• Stator
• Rotor (Sistem Penguat)
• Mesin Penggerak
• Back up instalasi di luar Generator


Pengaman terhadap gangguan luar generator

Generator umumnya dihubungkan ke rel (busbar). Beban dipasok oleh saluran yang dihubungkan ke rel. Gangguan kebanyakan ada di saluran yang mengambil daya dari rel.
Instalasi penghubung generator dengan rel umumnya jarang mengalami gangguan. Karena rel dan saluran yang keluar dari rel sudah mempunyai proteksi sendiri,
maka proteksi generator terhadap gangguan luar cukup dengan relay arus lebih dengan time delay yang relatif lama dan dengan voltage restrain.
Voltage Restrain
• Arus Hubung Singkat Generator turun sebagai fungsi waktu.
• Hal ini disebabkan oleh membesarnya arus stator yang melemahkan medan magnit kutub (rotor) sehingga ggl dan tegangan jepit Generator turun.
• Untuk menjamin kerjanya Relay sehubungan dengan menurunnya arus hubung singkat Generator, diperlukan Voltage Restrain Coil.
• Mengingat karakteristik hubung singkat Generator yang demikian, pada Generator besar dipakai juga Relay Impedansi.

PENGAMAN TERHADAP GANGGUAN DALAM GENERATOR

a. Hubung singkat antar fasa
b. Hubung singkat fasa ke tanah
c. Suhu tinggi
d. Penguatan hilang
e. Arus urutan negatif
f. Hubung singkat dalam sirkit rotor
g. Out of Step
h. Over flux

Hubung singkat antar fasa
• Untuk proteksi dipergunakan relay differensial.
• Kalau relay ini bekerja maka selain mentripkan PMT generator, PMT medan penguat generator harus trip juga.
• Selain itu melalui relay bantu, mesin penggerak harus dihentikan.

Hubung Singkat Fasa – Tanah
a. Dipakai Relay Hubung Tanah terbatas.
b. Relay ini memerintahkan
- PMT Generator Trip
- PMT Medan Penguat Mesin Penggerak berhenti (melalui Relay Bantu)
c. Pada Generator yang memakai Trafo Blok Y- , sehingga arus urutan nol dari gangguan hubung tanah di luar Generator tidak masuk, bisa dipakai pula :
- Relay Tegangan yang mengukur pergeseran tegangan titik Netral terhadap tanah.
- Relay Arus yang mengukur arus titik Netral ke tanah lewat tahanan atau kumparan.

Penguatan Hilang
• Penguatan hilang atau penguatan melemah (under exitation) bisa menimbulkan pemanasan yang berlebihan pada kepala kumparan stator
• Penguatan hilang menyebabkan gaya mekanik pada kumparan arus searah rotor hilang, terjadi out of step, menjadi Generator Asinkron, timbul arus pusar berlebihan di rotor, selanjutnya rotor mengalami pemanasan berlebihan.
• Relay penguatan hilang akan mentripkan PMT Generator

Penggunaan Relay Mho
• Dalam keadaan eksitasi rendah / hilang, Generator akan mengambil daya Reaktif dari sistem.
• Oleh karenanya dipakai Relay Mho yang bekerja pada kwadran 3 dan 4 dari Kurva Kemampuan Generator.
• Perlu perhatian pada Beban Kapasitif, misalnya Saluran Kosong, Daya Reaktif akan masuk ke Generator dan menyebabkan Relay ini bekerja.

Hubung Singkat dalam Sirkit Rotor

Hubung singkat dalam sirkit rotor bisa menyebabkan penguatan hilang.
• Karena hubung singkat dalam sirkit rotor ini, bisa timbul distorsi medan magnet dan selanjutnya timbul getaran berlebihan.
• Cara mendeteksi gangguan sirkit rotor : Potentio Meter, AC Injection, DC Injection.

Relay Negatif Sequence
• Gangguan yang menimbulkan ketidak-simetrisan Tegangan maupun arus, menimbulkan Negatif Sequence Current, tetapi tidak dapat dideteksi oleh Relay-relay yang telah disebutkan sebelumnya, maka sebelum Negatif Sequence Current terjadi diharapkan dapat dideteksi oleh Relay ini.
• Gangguan-gangguan tersebut di atas misalnya adalah :
– Hubung Singkat antar lilitan satu fasa.
– Hubung Tanah di dekat titik Netral.
– Ada sambungan salah satu fasa yang kendor.
• Negative Sequence Current bisa menimbulkan pemanasan berlebihan pada rotor.

Gangguan Internal Generator Yang Sulit Dideteksi
1. Hubung singkat antar lilitan satu fasa, tidak terdeteksi oleh relay diferensial.
2. Hubung tanah di dekat titik Netral, tidak terdeteksi oleh relay hubung tanah terbatas.
3. Lilitan putus atau sambungan kendor, tidak terlihat oleh relay diferensial.
4. Diharapkan relay suhu dan relay Negatif Sequence bisa ikut mendeteksi dua gangguan ini.

Untuk Exciter berupa generator arus bolak balik yang memakai diode berputar, deteksi gangguan rotor hanya bisa lewat :
a. Arus medan Pilot Exciter yang melewati sikat, bisa ditap untuk diamati. Arus ini akan membesar kalau ada gangguan kumparan rotor.
b. Gangguan Kumparan rotor menimbulkan vibrasi yang bisa dideteksi oleh detektor vibrasi.

Gangguan dalam mesin penggerak
Gangguan-gangguan yang demikian adalah :
• Tekanan minyak pelumas terlalu rendah
• Suhu air pendingin atau suhu bantalan terlalu tinggi
• Daya balik,

Adakalanya gangguan dalam mesin penggerak generator memerlukan tripnya PMT Generator.

Suhu Tinggi
• Suhu tinggi bisa terjadi pada bantalan generator atau pada kumparan stator.
• Hal ini masing-masing di deteksi oleh relay suhu yang mula-mula membunyikan alarm kemudian mentripkan PMT generator dan memberhentikan mesin penggerak apabila yang bekerja adalah relay suhu bantalan.
Penyebab Suhu Tinggi
A. Lilitan Stator, penyebabnya:
1. Beban Lebih
2. Beban tidak simetris, arus urutan negatif
3. Hubung singkat yang tidak terdeteksi
4. Penguatan Hilang / Lemah
5. Ventilasi kurang baik, hidrogin bocor
6. Kotoran / debu melekat pada lilitan

B. Kumparan Rotor, penyebabnya:
1. Beban stator tidak seimbang, arus urutan negatif
2. Hubung singkat yang tidak terdeteksi
3. Out of step
4. Ventilasi kurang baik, hidrogin bocor
5. Kotoran / debu melekat pada lilitan

C. Bantalan Generator, penyebabnya:
1. Pelumasan kurang lancar, tekanannya kurang tinggi
2. Kerusakan pada bagian yang bergeseran


Tekanan minyak terlalu rendah
• Tekanan minyak pelumas yang terlalu rendah bisa merusak bantalan, oleh karenanya jika hal ini terjadi Mesin Penggerak perlu segera dihentikan melalui proses alarm terlebih dahulu apabila tekanan ini turun secara bertahap
• Berhentinya Mesin Penggerak harus bersamaan dengan tripnya PMT Generator

Suhu Air Pendingin atau Suhu Bantalan terlalu tinggi
• Sama seperti tekanan terlalu rendah


Daya Balik
Daya balik dimana generator menjadi motor dapat menimbulkan kerusakan karena pemanasan berlebihan pada sudu-sudu tekanan rendah Turbin uap. Pada Turbin air dapat meningkatkan kavitasi. Oleh karenanya diperlukan relay daya balik pada generator yang digerakkan oleh turbin uap atau turbin air dengan melalui Alarm terlebih dahulu. Untuk Turbin Gas masalahnya sama dengan untuk Turbin Uap.

Putaran Lebih
• Apabila PMT generator trip, maka akan terjadi putaran lebih yang membahayakan generator dan mesin penggeraknya.
• Untuk ini diperlukan relay putaran lebih yang memberhentikan mesin penggerak.

Tegangan Lebih

• Apabila PMT generator trip, maka bisa terjadi tegangan lebih.
• Untuk ini diperlukan relay tegangan lebih.

Tekanan dan Kebocoran Hidrogen
Untuk generator yang didinginkan dengan gas Hidrogen, harus ada relay yang mendeteksi tekanan rendah dan kebocoran Hidrogen untuk memberhentikan mesin penggerak generator dan memutus arus medan

Relay Over Fluks

Relay ini mengukur besaran volt per Hertz. Tegangan imbas volt dalam suatu kumparan adalah sebanding dengan kerapatan fluks dan frekwensi. Over fluks bisa terjadi pada Tegangan normal tetapi frekwensi rendah. Hal semacam ini
bisa terjadi pada saat menstart generator dimana frekwensi masih rendah, karena putaran Generator masih rendah, tetapi sudah ada arus penguat dari exciter. Kerapatan fluks yang tinggi ini akan menimbulkan arus pusar yang tinggi sehingga timbul pemanasan berlebihan dalam inti generator dan dalam inti trafo penaik tegangan. Begitu pula dengan rugi histerisis yang menjadi makin tinggi
apabila kerapatan fluks magnetik tinggi, hal ini ikut menambah pemanasan inti stator.
