Prisip Kerja PLTGU


Prisip Kerja PLTGU

Prinsip pokok dari semua jenis pembangkit listrik bertenaga gas dan uap adalah Brayton Bycle. Apabila kita hanya bicara tentang PLTG maka kita harus berpikir tentangopen cycle tetapi apabila ingin mengetahui siklus kerja PLTGU maka kita harus mengetahui tentangcombined cycle.
Pada open cycle dimulai dari pemompaan bahan bakar dan pemasukan udara dari intake air filter menuju combuster. Di combustercampuran bahan bakar dan udara disemprotkan oleh nozzle sehingga di ruang bakar terjadi pembakaran. Pembakaran tadi akan memutar turbin gas yang selanjutnya akan memutar generator yang akan menghasilkan energi listrik. Gas buang dari turbin gas akan langsung dibuang melalui bypass stack.

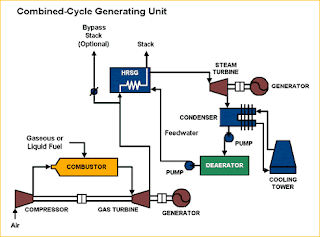

Sedangkan untuk PLTGU menggunakan combined cycle dimana gas buang dari turbin gas akan dimanfaatkan kembali untuk mengoperasikan turbin uap. DibutuhkanHRSG (Heat Recovery Steam Generator) yang prinsip kerjanya sama dengan boiler. Gas buang dari turbin gas tidak langsung dibuang melalui bypass stack akan tetapi masuk ke HRSG. Setelah masuk ke HRSG maka gas tadi akan berubah menjadi uap bertekanan tinggi yang kemudian digunakan untuk memutar High Pressure Steam Turbine (HPST), kemudian HPST memutar Low Pressure Steam Turbine (LPST) yng akhirnya akan membangkitkan generator. Hasil pembuangan LPST akan dikondensasi dan dialirkan ke pompa. Dari pompa kemudian dilairkan kembali ke HRSG. Begitu seterusnya sehingga terbentuk siklus tertutup.
