Perawatan dan Pemantauan Kondisi Transformator
Perawatan dan Pemantauan Kondisi Transformator, kalo bahasa inggrisnya: "Transformer Condition Monitoring and Maintenance"...(kerenkan...?!! Tapi kita harus bangga pada bahasa sendiri...ya nggak?). Artikel ini untuk melengkapi artikel-artikel sebelumnya tentang transformator alias transformer alias trafo (terserah, mana yang anda pakai, kalo saya lebih suka menyebutnya Tr).
Dengan melakukan perawatan secara berkala dan pemantauan kondisi transformator pada saat beroperasi akan banyak keuntungan yang didapat, antara lain:
• Meningkatkan keandalan dari transformator tersebut.
• Memperpanjang masa pakai.
• Jika masa pakai lebih panjang, maka secara otomatis akan dapat menghemat biaya penggantian unit transformator.
Adapun langkah-langkah perawatan dari transformator, antara lain adalah:
• Pemeriksaan berkala kualitas minyak isolasi.
• Pemeriksaan/pengamatan berkala secara langsung (Visual Inspection)
• Pemeriksaan-pemeriksaan secara teliti (overhauls) yang terjadwal.

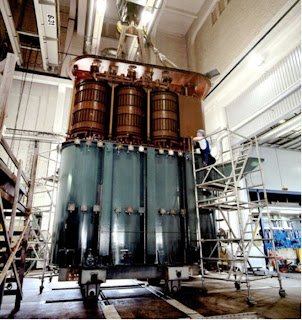

Gambar 1.Perawatan Transformator
Komponen-Komponen Utama Transformator
untuk lebih jelasnya anda dapat membaca artikel sebelumnya, "Komponen-Komponen Transformator", tapi saya tampilkan sedikit mengenai komponen utamanya saja, yaitu:
• On-load tap changer (OLTC)
• Bushing
• Insulator / penyekat
• Gasket
• Sistem saringan / filter minyak isolasi
• Peralatan proteksi;
– Valves atau katup-katup
– relay
– Alat-alat ukur dan indikator-indikator
Peta Potensi Terjadinya Gangguan didalam Transformator
Gambar 2. Peta Potensi Gangguan didalam Transformator
Pemeriksaan Kondisi Transformator Saat Beroperasi
Pada saat transformator beroperasi ada beberapa pemeriksaan dan analisa yang harus dilakukan, antara lain:
1. Pemeriksaan dan analisa minyak isolasi transformator, meliputi:
– Tegangan tembus (breakdown voltage)
– Analisa gas terlarut (dissolved gas analysis, DGA)
– Analisa minyak isolasi secara menyeluruh (sekali setiap 10 tahun)
• Pemeriksaan dan analisa kandungan gas terlarut (Dissolved gas analysis, DGA), untuk mencegah terjadinya:(partial) discharges, Kegagalan thermal (thermal faults), Deteriorasi / pemburukan kertas isolasi/laminasi.
• Pemeriksaan dan analisa minyak isolasi secara menyeluruh, meliputi: power factor (cf. Tan δ), kandungan air (water content), neutralisation number, interfacial tension, furfural analysis dan kandungan katalisator negatif (inhibitor content)
2. Pengamatan dan Pemeriksaan Langsung (Visual inspections)
– Kondisi fisik transformator secara menyeluruh.
– Alat-alat ukur, relay, saringan/filter dll.
– Pemeriksaan dengan menggunakan sinar infra-merah (infrared monitoring),
setiap 2 tahun.
Karakteristik Akibat Kegagalan Gas
Tabel 1. Karakteristik Akibat Kegagalan Gas
Rentang Waktu Pemeriksaan dan Analisa Minyak isolasi
Tabel 2. rentang waktu pemeriksaan minyak isolasi
Tindakan yang biasa dilakukan pada saat Pemeriksaan Teliti (Overhaul)
1. Perawatan dan pemeriksaan ringan (Minor overhaul), setiap 3 atau 6 tahun.
– on-load tap changers
– oil filtering dan vacuum treatment
– relays dan auxiliary devices.
2. Perawatan dan pemeriksaan teliti (Major overhaul)
– Secara teknis setidaknya 1 kali selama masa pakai.
– pembersihan, pengencangan kembali dan pengeringan.
3. Analisa kimia
– analisa kertas penyekat/laminasi (sekali setiap 10 tahun)
4. Pengujian listrik (Electrical Test) untuk peralatan;
– power transformer
– bushings
– Transformator ukur (measurement transformator)
– breaker capacitors
Pengujian listrik (electrical test) dilakukan setidaknya setiap 6 - 9 tahun. Pengujian yang dilakukan meliputi;
a. Doble measurements
b. PD-measurement
c. Frequency Responce Analysis, FRA
d. voltage tests
Penyebab Hubung Singkat didalam Transformator, antara lain:
• Gangguan hubung singkat antar lilitan karena rusaknya laminasi.
• Perubahan kandungan gas H2, CH4, CO, C2H4 dan C2H2
**)Kegagalan pada lilitan dapat diperbaiki dengan penggulungan ulang atau rewinding
Dengan melakukan perawatan secara berkala dan pemantauan kondisi transformator pada saat beroperasi akan banyak keuntungan yang didapat, antara lain:
• Meningkatkan keandalan dari transformator tersebut.
• Memperpanjang masa pakai.
• Jika masa pakai lebih panjang, maka secara otomatis akan dapat menghemat biaya penggantian unit transformator.
Adapun langkah-langkah perawatan dari transformator, antara lain adalah:
• Pemeriksaan berkala kualitas minyak isolasi.
• Pemeriksaan/pengamatan berkala secara langsung (Visual Inspection)
• Pemeriksaan-pemeriksaan secara teliti (overhauls) yang terjadwal.
Gambar 1.Perawatan Transformator
Komponen-Komponen Utama Transformator
untuk lebih jelasnya anda dapat membaca artikel sebelumnya, "Komponen-Komponen Transformator", tapi saya tampilkan sedikit mengenai komponen utamanya saja, yaitu:
• On-load tap changer (OLTC)
• Bushing
• Insulator / penyekat
• Gasket
• Sistem saringan / filter minyak isolasi
• Peralatan proteksi;
– Valves atau katup-katup
– relay
– Alat-alat ukur dan indikator-indikator
Peta Potensi Terjadinya Gangguan didalam Transformator
Gambar 2. Peta Potensi Gangguan didalam Transformator
Pemeriksaan Kondisi Transformator Saat Beroperasi
Pada saat transformator beroperasi ada beberapa pemeriksaan dan analisa yang harus dilakukan, antara lain:
1. Pemeriksaan dan analisa minyak isolasi transformator, meliputi:
– Tegangan tembus (breakdown voltage)
– Analisa gas terlarut (dissolved gas analysis, DGA)
– Analisa minyak isolasi secara menyeluruh (sekali setiap 10 tahun)
• Pemeriksaan dan analisa kandungan gas terlarut (Dissolved gas analysis, DGA), untuk mencegah terjadinya:(partial) discharges, Kegagalan thermal (thermal faults), Deteriorasi / pemburukan kertas isolasi/laminasi.
• Pemeriksaan dan analisa minyak isolasi secara menyeluruh, meliputi: power factor (cf. Tan δ), kandungan air (water content), neutralisation number, interfacial tension, furfural analysis dan kandungan katalisator negatif (inhibitor content)
2. Pengamatan dan Pemeriksaan Langsung (Visual inspections)
– Kondisi fisik transformator secara menyeluruh.
– Alat-alat ukur, relay, saringan/filter dll.
– Pemeriksaan dengan menggunakan sinar infra-merah (infrared monitoring),
setiap 2 tahun.
Karakteristik Akibat Kegagalan Gas
Tabel 1. Karakteristik Akibat Kegagalan Gas
Rentang Waktu Pemeriksaan dan Analisa Minyak isolasi
Tabel 2. rentang waktu pemeriksaan minyak isolasi
Tindakan yang biasa dilakukan pada saat Pemeriksaan Teliti (Overhaul)
1. Perawatan dan pemeriksaan ringan (Minor overhaul), setiap 3 atau 6 tahun.
– on-load tap changers
– oil filtering dan vacuum treatment
– relays dan auxiliary devices.
2. Perawatan dan pemeriksaan teliti (Major overhaul)
– Secara teknis setidaknya 1 kali selama masa pakai.
– pembersihan, pengencangan kembali dan pengeringan.
3. Analisa kimia
– analisa kertas penyekat/laminasi (sekali setiap 10 tahun)
4. Pengujian listrik (Electrical Test) untuk peralatan;
– power transformer
– bushings
– Transformator ukur (measurement transformator)
– breaker capacitors
Pengujian listrik (electrical test) dilakukan setidaknya setiap 6 - 9 tahun. Pengujian yang dilakukan meliputi;
a. Doble measurements
b. PD-measurement
c. Frequency Responce Analysis, FRA
d. voltage tests
Penyebab Hubung Singkat didalam Transformator, antara lain:
• Gangguan hubung singkat antar lilitan karena rusaknya laminasi.
• Perubahan kandungan gas H2, CH4, CO, C2H4 dan C2H2
**)Kegagalan pada lilitan dapat diperbaiki dengan penggulungan ulang atau rewinding
